MPEG-2 Bit Stream Syntax   MPEG-2 비트 스트림 구조

1. MPEG-2 비트 스트림 구문 구조 (MPEG-2 Bit Stream Syntax Structure)

  ※ 비트 스트림 (Bitstream) 또는 미디어 스트림 (Media Stream) 이란?
     - 비디오 엔코더(코덱)를 거쳐 나온 데이터 출력물(일련의 비트열)을 말함
        . 이러한 비트열 정보들은 정해진 순서대로(규칙있게,신택스화되어) 기술됨

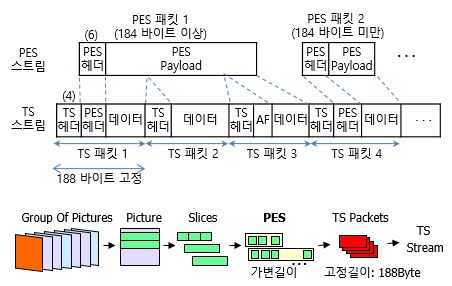

  ※ [참고]  전송을 위한 구조  :  ES → PES 패킷 → PES 패킷 스트림 → TS 패킷 → TS 스트림
     - TS 스트림 : 여러 개의 TS 패킷으로 구성된, 디중화된 MPEG 스트림
     - TS 패킷 : 188 Byte 고정 길이의 전송 패킷
     - PES 패킷 스트림 : PES 패킷들이 연속된 스트림
     - PES 패킷 : ES 데이터를 패킷화하여 헤더를 부가한 가변 길이 패킷
     - ES : 영상,음성 등이 압축된 각각의 미디어 비트 스트림




  ※ [참고]  영상 부호화를 위한 구조
     - sequence : 보통 수백~수만 장의 픽처들이 하나의 sequence를 형성함
        . Sequence Header : 영상 시퀀스의 기본 부호화 정보
        . Sequence Extension : Sequence Header의 확장 정보
     - GOP (Group of Pictures) : I/P/B 픽처들이 모여 구성되는 픽처 그룹
     - Picture : 하나의 영상 프레임 또는 필드에 해당하는 부호화 단위
     - Slice : 연속된 Macroblock들의 행 단위 그룹
     - Macro Block : 영상의 기본 부호화 단위로, 여러 Block으로 구성
     - Pixel Block : 8×8 화소로 구성된 기본 영상 블록 (8×8 DCT Block)


2. MPEG 디지털 영상 6개 계층구조



  ※ [참고] ☞ MPEG 영상 계층구조 참조
