NZ-DSF, NZ_DSF   Non-Zero Dispersion Shifted Fiber   비영분산 광섬유, 비영분산천이 광섬유

1. 비영분산 광섬유

  ㅇ 주요 파장대역(1550nm 부근)에서 나타나는 비선형 효과를 피하기 위해서
     해당 파장대에서 분산값이 영(영분산 점) 보다 약간 큰 광섬유


2. 부가설명

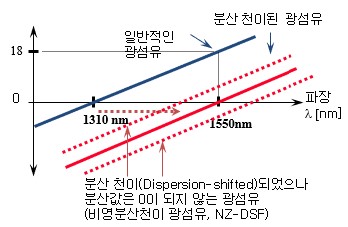

  ㅇ 기존의 단일모드 광섬유(SMF)의 경우,
     - 분산(Dispersion)값이 1550nm 대역에서 매우 큰 분산 값인 16~17 ps/nmㆍkm 인데 비해,
  ㅇ 같은 대역에서 분산값이 -6 ~ +6 ps/nmㆍkm 이 되게 한 광섬유


3. 특징 / 비영분산 천이 사유

  ㅇ 기존의 단일모드 광섬유
     - 광증폭기 증폭 대역(1550 nm)에서 매우 큰 분산값을 갖음
     - 일정 구간 마다 분산보상소자(분산보상 광섬유)를 사용하여야 함

  ㅇ 분산천이 광섬유
     - 이 증폭 대역(1550 nm)에서 분산값이 영이 됨

  ㅇ 그러나,
     - 이 대역에서는 파장분할다중(WDM) 전송방식에서 채널간 간섭에 따라,
     *  비선형광학효과(특히, Four Wave Mixing 등)가 심각하게 나타남

  ㅇ 따라서,
     - 분산값은 기존의 단일모드 광섬유 보다는 다소 낮으면서도,
     - 사용 파장 대역에서는 분산값이 영이 되지않는 광섬유가 요구되는데,
     - 이러한 특성을 만족시키는 광섬유가 바로 비영분산 광섬유 임

  ㅇ NZ-DSF은 특히 DWDM 용도에 매우 알맞음
