Subcarrier, Sub-carrier   부 반송파, 서브 캐리어

1. 부 반송파

  ㅇ [다중 반송파 전송방식]
     - 정보를 단일 반송파(SC, Single Carrier)에 만 실어서 보내지 않고,
     - 직교성이 있는 여러 부반송파들에 실어서(MCM, Multi-carrier) 전송할 때,
     - 각각 쪼개진 반송파들을 지칭하는 말

  ㅇ [아날로그 TV 전송방식]                               ☞ 색부반송파 참조
     - 부가적인 정보를, 주 반송파와는 별도로 특정 반송파의 일부에 싣는 방식을 일컬음


2. [다중 반송파 전송방식]  부반송파 할당 방식 (Subcarrier Permutation)

  ㅇ 부반송파를 어떻게 할당하는가가 중요하며, 크게 두가지 방식이 있음
     - 국부적으로 인접하게 할당하는 Localized 방식
     - 일정한 간격 또는 랜덤하게 간격을 두고 할당하는 Distributed 방식 (★)


3. OFDM 부반송파 할당 방식 例)

  ※ 개별 부반송파 간격 or 서브 캐리어 간격 or 서브 캐리어 대역폭 (subcarrier bandwidth)
     - 무선랜 (802.11a/802.11g/802.11n/802.11ac) : 312.5 kHz
     - LTE/LTE-Advanced : 15 kHz

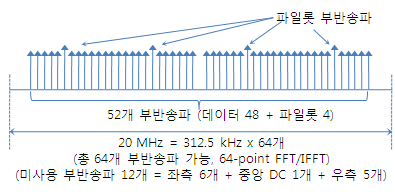

  ㅇ 802.11a/802.11g
     - 대역폭 20 MHz = (312.5 kHz : 개별 부반송파 대역폭) x 64개 (802.11 a/g)
        . 부반송파 할당   : 52개 = 데이터용 48개 + 파일롯용 4개
           .. 부반송파 위치 번호 : -26 ~ +26 (파일롯용 : −21, −7, +7, +21)
        . 부반송파 미할당 : 12개 = 11개(측면 인접 채널 간섭 방지) + 1개(DC용 : 정중앙 부반송파)


  ㅇ 802.11n/802.11ac
     - 대역폭 20 MHz = 312.5 kHz(개별 부반송파 대역폭) x 64개
        . 부반송파 할당   : 56개 = 데이터용 52개 + 파일롯용 4개
           .. 부반송파 위치 번호 : -28 ~ +28
           .. (파일롯용은, 802.11a/802.11g와 동일 : −21, −7, +7, +21)
        . 부반송파 미할당 : 8개  = 왼쪽 가드밴드용 4개 + 오른쪽 가드밴드용 3개 + DC용 1개

     - 대역폭 40 MHz = 312.5 kHz(개별 부반송파 대역폭) x 128개
        . 부반송파 할당   : 114개 = 데이터용 108개 + 파일롯용 6개
        . 부반송파 미할당 : 14개 = 왼쪽 가드밴드용 6개 + 오른쪽 가드밴드용 5개 + DC용 3개
        . 20 MHz 때의 인접 채널 간섭 방지용 4개가 데이터용으로 더 할당됨
           .. 파일롯 부반송파 위치  : -53,-25,-11,11,25,53 (6개)
           .. 데이터용 부반송파 할당 위치  : -58,...,-2,2,...,58 (108개)
           .. 미할당 부반송파 위치 (dc subcarrier)  : -1,0,1 (3개)

  ㅇ LTE
     - 부반송파 간의 간격 : 15 kHz

     - 대역폭 선택 (1.4 ~ 20 MHz)
        . 부반송파 폭(15 kHz) 및 심볼 길이(66.7 ㎲)는 동일하게 유지한채,
        . 부반송파 개수 파라미터 조정 만으로                           (☞ 자원블록 수 참조)
        . 1.4, 3, 5, 10, 15, 20 MHz로 대역폭 선택 확장 가능

     - 부반송파 개수 (사용 대역폭에 따라 달라짐)
        . 1.4 MHz => 72개, 3 MHz => 180개, 5 MHz => 300개, 10 MHz => 600개,
          15 MHz => 900개, 20 MHz => 1200개
        . 대역폭이 작으면 부반송파 개수도 적어지며, 대역폭이 크면 부반송파 개수도 많아짐
           .. 또한, 부반송파 처리에 필요한 전력 소모도 다소 커짐

  ㅇ WiBro 경우 ☞ WiBro 부반송파 참조

  ※ [참고사항]
     - 부반송파 처리 방식
        . 복잡성을 줄이려고, 각 부반송파 별로 변조 및 복조를 수행 함
     - DC Subcarrier 역할
        . OFDM 채널 등 (다중반송파전송방식)에서 정중앙 위치 확인
