Acceptance Angle   수광각, 수용각

1. 수광각 (Acceptance Angle)  θA

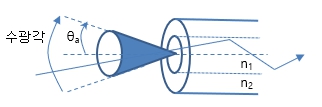

  ㅇ 빛을 광섬유 코어에 조사할 때, 전반사시킬 수 있는 최대 입사 원뿔각(θA = 2θa)



  ㅇ 광을 광 도파로(광섬유 등) 내 가두어 진행(전반사)시킬 수 있는 최대 입사각 θa의 2배
     -  수광각 θA = 2θa = sin-1 (n12-n22)1/2 = sin-1 ( NA )    (NA는 개구수)


2. 수광각 유도

  ㅇ 굴절율 n 또는 개구수 NA 에 의한 표현식
     -  수광각 θA =  2θa  =  sin-1( NA / n。)
        . 여기서, NA 는 개구수, n。는 광원과 광섬유 사이에 있는 매질의 굴절율 ≒ 1


     - 표현식 유도


  ㅇ 입사각에 의한 관계식
     -  (최대) 수광각  :  tan θ = (d/2) / f   (θ: 입사각, d: 코아직경, f: 초점거리)
        . 여기서, 입사각 θ은 광섬유축과 광입사방향이 이루는 각도
