CDR   Clock and Data Recovery   클록 및 데이터 복원 회로

1. CDR (Clock and Data Recovery, 클록 및 데이터 복원 회로)

  ㅇ 수신되는 직렬 데이터 스트림으로부터,
     - 적절한 클럭을 추출하고,
     - 그 클럭으로 다시 수신 데이터를 샘플링하여,
     - 수신 데이터를 시간적으로 정확히 재구성하는데 사용되는 수신측 회로

  ㅇ 일반적으로,
     - 송신측 심볼의 전송률과 수신측 샘플링 표본화율을 정확하게 맞추기 어려우므로,
     - 원 신호의 정확한 재생/복원을 위해,
     - 클럭 동기(즉, 심볼들의 타이밍)을 추출하고, 이를 정확하게 유지시킴


2. CDR 특징

  ㅇ 대부분의 CDR이 어떤 식으로든지 PLL을 사용
  ㅇ 추출된 클럭과 데이터 스트림과의 위상차이를 줄여줌


3. CDR 분류

  ㅇ 아날로그 CDR

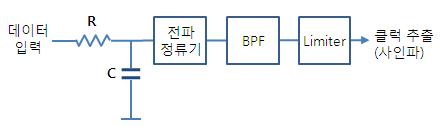

     - 간단한 아날로그 RC CDR 회로 구현 例)

  ㅇ 디지털 CDR
     - 간단한 디지털 CDR 회로 구현 例)



4. 클럭 복구 (Clock Recovery) 유형

  ㅇ 적응형 클럭 복구 (Adaptive Clock Recovery)  :  (동적 클럭 복원 방식)
     - 수신 신호의 타이밍 변화를 추적하며, PLL, 디지털 타이밍 추적 회로 등을 이용
  ㅇ 고정형 클럭 복구 (Fixed Clock Recovery)  :  (고정 클럭 복원 방식)
     - 미리 정해진 기준 클럭 또는 알려진 심볼율을 바탕으로 클럭을 복구하는 방식
  ㅇ 데이터 유도형 클럭 복구 (Data-driven / Embedded Clock Recovery)
     - 데이터 신호 내 전이(Transition) 정보를 이용해 클럭 성분을 추출
        . 별도 클럭선 없이 데이터와 클럭을 함께 전송
  ㅇ 외부 기준 기반 클럭 복구 (Reference-based Clock Recovery)
     - 외부 기준 주파수원(Reference Clock)에 동기하여 수신 클럭을 복구
