Preform   모재 , 광섬유 모재, 프리폼

1. 모재 (Preform) 이란?

  ㅇ [일반]
     - 성형을 쉽게 하기 위해, 일정 형상을 어느정도 갖춘, 예비 가공된 성형 재료

  ㅇ [광섬유]
     - 광섬유 제조의 선행 공정(화학증착)에 의해,
     - 원하는 굴절률 분포 및 직경 비율를 갖도록, 만들어지는 로드(rod)를 말함


2. [광섬유]  모재 특징

  ㅇ 유리 막대(rod) : 이로부터 광섬유가 인출됨                                 ☞ 압출, 인발 참조
     - 길이 : 통상 1 m
     - 직경 : 20 ~ 300 mm

  ㅇ 통상, 모재로부터 인출되는 광섬유는, 같은 굴절율 및 도파관 구조를 갖게됨
     - 즉, 광섬유 모재에서,
     - 코어,클래드의 굴절률 분포 및 직경 비율이 이미 형성되어있으므로,
     - 이것을 고온 가열하며 한쪽끝에서 광섬유를 뽑아내게됨


3. [광섬유]  모재 재료

  ㅇ 기본 재료 : 석영 유리, 다성분 유리, 플라스틱 등

  ㅇ 굴절률 분포를 위한 불순물 첨가제
     - 굴절률 ↑ : GeO2, P2O5 등 Ge(게르마늄),P(인) 성분
     - 굴절률 ↓ : B2O3 등 붕소(B),불소(F) 성분


4. [광섬유]  모재 제조법

  ㅇ 화학 증착 (Chemical Vapor Deposition, CVD)
     - 유리 물질을 화학적으로 증착시켜가며 유리 모재를 만드는 과정
        . 가장 광범위하게 사용되는 공정

  ㅇ 화학 증착에서 제조 방법의 구분
     - 내부 증착 (Inside Vapor Deposition) : 석영관 내부에 증착되는 방법
        . 내부 CVD법 (internal CVD법) : 코닝社 개발
        . MCVD법 (Modified Chemical Vapour Deposition) : 미국 벨연구소 개량
        . PCVD법 (Plasma Chemical Vapour Deposition)   : 네덜란드 필립스社 개발
        . 정밀한 굴절률 조절 가능

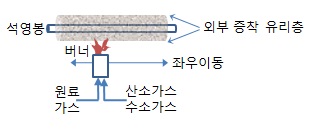

     - 외부 증착 (Outside Vapor Deposition) : 석영봉 외부에 증착되는 방법
        . 외부 CVD법 (outside CVDO) : 코닝社 개발
        . 대형 모재 제조에 적합


     - 축 증착 (Axial Depositon) : 길이 방향으로 만들어지는 방법
        . VAD법 (Vapour-phase Axial Depositon,기상 축 증착법) : 일본 NTT社등 합작 개발
