1. 광 커넥터 (Optical Connector)
ㅇ 다양한 종류가 쓰이고 성능도 제각각
ㅇ 구성
- 페룰, 커넥터 본체, 캡, 부트, 광케이블(광 점퍼코드), 그리고 연결형 어뎁터로 구성됨
ㅇ 요구조건
- 삽입손실이 작을 것, 반사손실이 클 것, 비용이 저렴할 것 등
2. 광 커넥터/점퍼코드/패치코드의 통상적인 품명식별방법 例
ㅇ 例) OJC - ( SM ) - ( xx ) - ( SC ) - ( PC ) - ( 0.9 )
- OJC : Optical Jumper Cord
- 모드 구분 : SM (Single Mode Fiber) 또는 MM (Multi Mode Fiber)
- 광코드 길이 : xx m
- 광커넥터 형태 : SC / FC / ST / Bi / LC / MU 등
- 접촉면 형태 : AG / PC / APC 등
- 코드 외경 : 0.9, 2.0, 2.4, 3.0
ㅇ 광 Connector를 보면 SC/PC, SC/APC, FC/PC, FC/APC 등으로 표기되는 경우가 많음
ㅇ 광 점퍼코드

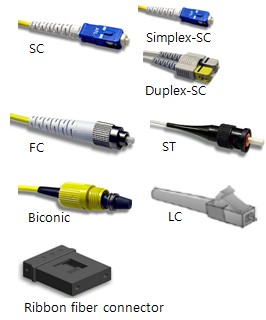

3. 연결 형태에 따른 광커넥터 구분
ㅇ SC 형 : Subscriber Connector
- 각형으로 생겼으며 접속이 간편하여 매우 많이 사용. 푸쉬식 접속. 크기가 작음.
- 반사 감쇠량이 적고 광 심선을 PC(Physical Contact) 연마하여 접속손실을 적게 함.
- 일본 NTT에서 개발.
ㅇ FC 형 : Fiber Transmission System Connector, Face Contact
- 원형으로 나사를 돌려서 고정. 스크류 나사식 타입. 나사 캡 구조.
- 실장 밀도 낮음. 진동에 취약.
- 일본 Nippon 전신전화社에서 개발. 저 반사손실 응용에 적합. CATV 설비 연결.
ㅇ ST 형 : Straight Tip Connector
- 원형으로 생겼음. 접속시키면 빠지지 않도록 함. 요즈음은 자주 사용하지는 않음.
- 푸쉬후 돌려서 접속하는 Push-pull 타입 및 총검 모양의 BNC형 (Bayonet-Neill-
Concelman) 타입이 있음
- Lucent社 개발
ㅇ Bi 형 : Biconic Connecor
- 나사 결합형. 초기 기지국 광장치에 사용. 지금은 별로 사용 안함.
ㅇ MU 형 : Miniature Unit Connector ☞ SFF
- 여러개의 Connector를 동시에 연결이 가능하도록 한 형태로 소형
- 일본 NTT에서 개발.
ㅇ D4 형
- 광배선반 실장에 적합한 형태. 스프링 내장. 일본 NEC에 의해 개발.
ㅇ LC 형 : Lucent Connector
- RJ-45 잭과 같은 모양의 형태.
- 좁은 공간에 밀집된 커넥터 뱅크 구성에 적합.
- 일본 Lucent에 의해 개발.
ㅇ 기타 FDDI 형, 고주파 전기회로에서 사용되던 것을 응용한 SMA 커넥터형 등이 가능
4. 접촉 경계면 형태에 따른 광커넥터 구분
ㅇ AG : Air Gap
- 공기 간 접촉
ㅇ PC : Physical Contact 또는 Polished Curved
- Connector의 종단 접촉면은 평편하나 곡면으로 가공된 것. 단면각 수직. 청색.
ㅇ APC : Angled Physical Contact
- Connector의 종단면이 약 8도정도 각이 짐. 단면을 약 8°정도 경사를 두어 빛의
반사손실을 적게 한 방식. 영상 등 고품질용. 녹색.
