DS-1, DS1, DS-1E, DS1E   Digital Signal 1, Digital Signal Level 1   DS1급

1. DS-1/DS-1E

  ㅇ 비동기식디지털계위(PDH)의 다중화 신호계위 중 하나

     - 북미방식 : T1 (1.544 Mbps, 24 채널 다중화, DS1)


     - 유럽방식 : E1 (2.048 Mbps, 30 채널 다중화, DSIE)

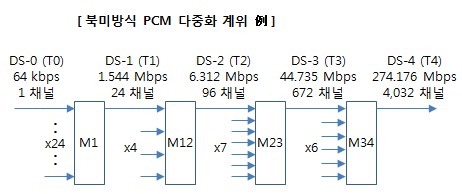

2. 유럽식 (DS-1E 또는 E1) 및 북미식 (DS-1 또는 T1) 비교



  ※ [참고용어] ☞ 음성주파수, 샘플링주파수, 타임슬롯, 프레임 동기, 비트율, 압신법칙 참조


3. 북미식 DS-1 신호 주요 특성 (T1 방식 例)

  ㅇ 프레임 구조


     - 표본화 주파수 : 8000 Hz  (125㎲ 주기)
     - 프레임 당 타임슬롯(채널) 수 : 24 개
     - 타임슬롯(채널) 당 비트 수   : 8 비트 (표본당 8 비트로 표본화)
     - 프레임 당 비트수 : (8 비트 x 24 채널) + 1 프레임동기용 비트 = 193 bits
        .  1 동기용비트(F-bit) : 프레임 동기를 위하여 첨가된 한 개의 비트
     - 출력 비트율(속도) :  1.544 Mbps ± 50 bps
        .  193 비트/프레임 x 8000 프레임/sec = 1.544 Mbps


4. 북미식 DS-1 프레임들의 그룹화 방식 (응용에 따라 선택됨)

  ㅇ S F (Super Frame)
     - 12개 프레임을 그룹화시킨 슈퍼프레임
        . 프레임 동기화 비트 배열 패턴 : `100011011100`
     - 신호 비트(Signaling Bit) 할당
        . 그룹화된 12개 프레임 중 6,12번째 프레임에 채널 당 8 비트에서
        . 정보 비트 7 비트, 신호 비트 1 비트를 할당하여,
        . 슈퍼프레임 당 총 48개 비트를 신호용으로 할당 함

  ㅇ E S F (Extended Super Frame)
