Sawtooth Wave   톱니파

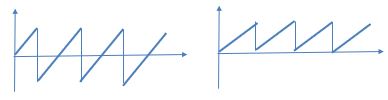

1. 톱니파 (Sawtooth Wave)

  ㅇ 주기적으로 일정하게 증가하다가 급격하게 감소되는 주기적인 파형



2. [오실로스코프]

  ㅇ 이 경우의 톱니파는, 시간 기준 설정용 수평 전자빔의 스위프(Sweep)를 생성하는데 사용됨


3. [아날로그 TV]  작화선, 귀선, 귀선소거기간 이란?



  ㅇ 작화선 (Trace) 또는 스위프 (Sweep)
     - 전체 주사선 중 실제 유효 영상을 표현하는 라인 부분

  ㅇ 귀선/귀선소거 (Retrace 또는 Flyback)
     - 아날로그 텔레비전에서 유효 주사(走査) 직후 복귀하는 선
        . 비디오 라인이나 비디오 필드를 1회 주사 후 그 종료점에서 다음번 주사의 시작을
          위해 복귀하는 선

  ㅇ 귀선소거 기간/블랭킹 기간 (Blanking Interval) 또는 홀드오프 (Holdoff)
     - 귀선에 소요되는 기간
        . 실제 영상정보를 포함하지 않으며 보이지 않는 구간
        . 매우 짧은 시간으로 세팅됨


4. [아날로그 TV]  귀선소거기간에 포함되는 각종 신호



  ㅇ 귀선소거펄스,블랭킹 펄스(Blanking Pulse) 신호
     - 귀선을 보이지 않게하는 Blankging 펄스 신호
     - 신호 진폭을 검은색 영상레벨로 만들기 때문에 주사시 보이지 않음

  ㅇ 동기용 펄스(Sync) 신호
     - 주사 동작을 동기시키기 위한 펄스 신호
     - TV동기신호(수평동기신호,수직동기신호)가 귀선소거기간에 포함되어 송출됨

  ㅇ 칼라 텔레비젼의 경우에,
     - 크로미넌스 성분 및 칼라 버스트(Color Burst) 등이 귀선소거기간에 포함됨
