MIB , MIB-1, MIB-2   Management Information Base   관리정보베이스

1. MIB (Management Information Base)

  ㅇ 망관리를 위해 사용되는, 체계화(Hierarchically)된 관리 정보(Management Information)
     - 망 관리 자원 정보를 구조화시킨, 대규모 관리 정보 집합


2. MIB 특징

  ㅇ 계층적 구조(트리 구조)로 관리하게 됨
  ㅇ 관리 정보를 구조화시킨 트리 구조 내의 각 노드(Node)를 객체(Object)라고 함
     - 대부분의 관리 객체들이 값(Value)를 갖게됨
     - 각 관리 객체가 객체식별자(OID,Object IDentifier)에 의해 인덱스화되어 됨
        . 즉, OID는 트리 구조로된 MIB 내 위치를 알려주는 주소 역할을 함
  ㅇ 망관리용 프로토콜인 SNMP 등에 의해 읽혀짐


3. MIB 객체

  ㅇ 특정 장비에서 읽고 쓸 수 있는 변수 객체를 말함


4. MIB 계층적 정보 구성 형태

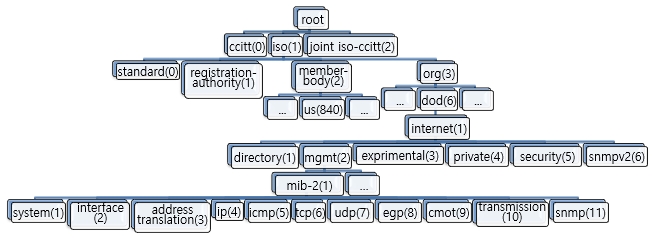

  ㅇ MIB Tree  (특히, 트리 하단의 mib-2를 눈여겨 볼 것)


  ㅇ 표현의 例
     -  .1.3.6.1.2.1.1  ->  {root.iso(1).org(3).dod(6).internet(1).mgmt(2).mib-2(1).system(1)}

  ㅇ internet(1) 하에, SNMP 관련 MIB 객체들의 3개 부류
     - mgmt(2) {.1.3.6.1.2}     : 일반 MIB 객체들
     - private(4) {.1.3.6.1.4}  : 사설 MIB 객체들
     - snmpv2(6) {.1.3.6.1.6}   : SNMPv2 관련 MIB 객체들


5. mib-2 {.1.3.6.1.2.1} 내의 객체들에 대한 설명

  ※ SNMP에서, MIB 내의 객체들에 대해 크게 11개의 범주로 나눌 수 있음

  ㅇ System (1) : 장치의 이름, 위치, 기타 묘사 등 시스템의 전반적인 정보
     - sysDescr(1), sysObjectID(2), sysUpTime(3), sysContact(4), sysName(5),
       sysLocation(6), sysService(7)
  ㅇ Interface (2) : 망과의 인터페이스 및 각 인터페이스에서의 트래픽 통계
     - ifNumber(1), ifTable(2)
  ㅇ AT (3) : 주소 변환(Address Translation)
     - atTable(1)
  ㅇ IP (4) : IP Packet들의 통계
     - ipFowarding(1), ipDefaultTTL(2), ipInReceives(3), ...
  ㅇ ICMP (5) : 수신된 ICMP 메세지들에 대한 통계
     - icmpInMsgs(1), icmpInErrors(2), ...
  ㅇ TCP (6) : TCP 매개변수, 통계 등
     - tcpRtoAlgorithm(1), tcpRtoMin(2), ...
  ㅇ UDP (7) : UDP 트래픽 통계
     - udpInDatagrams(1), udpNoPorts(2), ...
  ㅇ EGP (8) : EGP 트래픽 통계
     - egpInMsgs(1), egpInErrors(2), ...

  ㅇ transmission (10): (매체에 특화된 MIB와 관련되어 Reserved)
  ㅇ SNMP (11) : SNMP 관련 트래픽 통계


6. 표준

  ㅇ RFC 1155 (MIB-1), RFC 1213 (MIB-2)
