Connection Loss , Splicing Loss   광통신 접속손실, 스플라이싱 손실, 접속 손실

1. 광통신 접속손실

  ㅇ 결합 손실 (Coupling Loss)
     - (발광소자 ~ 광섬유 간) 또는 (광섬유 ~ 수광소자 간)
        . 제조사 패키징 시 결합손실은 이미 고려되어 최소화되고,
        . 사용자는 제조사가 제공한 피그테일을 사용하므로 광섬유간 접속손실 만 고려하면 됨

  ㅇ 스플라이싱 손실(Splicing Loss : 융착접속,기계적접속), 광 커넥터 손실(Connector Loss)
     - (광섬유 ~ 광섬유 간)
        . 융착접속 손실 : 약 0.01 ~ 0.15 dB 정도
        . 기계접속 손실 : 약 0.2 dB 정도
        . 광커넥터 손실 : 약 0.2 dB 정도


  ※ 기타 광통신 관련 손실 ☞ 광통신 손실 참조


2. 접속손실 및 반사손실 표현식



  ㅇ 접속손실 : Lcon = - log (Pout)/(Pin)

  ㅇ 반사손실 : Lre = - log (Pre)/(Pin)
     - 반사손실은 광원 보호 등을 위해 오히려 커야할 경우가 많음


3. 광섬유간 접속손실(스플라이싱 손실)

  ㅇ 광섬유 간 연결의 불완전으로 인한 손실

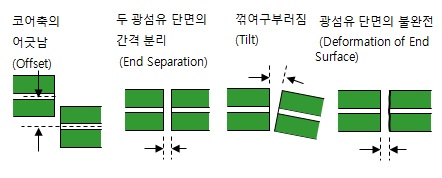

  ㅇ 원인 구분
     - 부실한 정렬 (Misalignment)
        . 축 어긋남 (Lateral misalignment)
        . 각 어긋남 (Angular misalignment)
        . 갭 (End separation)

     - 단면 부정합 (Endface misalignment)
        . 표면 거칠음
        . 표면 각도 기울어짐



     - 규격이 다른 광섬유 연결
        . 개구수 불일치 (NA mismatch) (다중모드광섬유에 한함)

        . 코어 직경 불일치 (Core diameter mismatch)
        . 모드필드직경 불일치 (MFD mismatch)
