Common Source Amplifier   공통 소스 증폭기

1. 공통 소스 증폭기 (CS)

  ㅇ MOSFET 소신호 증폭기 구현 방식 중 하나

  ㅇ 구성 형태
     - BJT의 공통 이미터 증폭기(CE)와 유사한 회로 토폴로지를 갖음

  ㅇ 단자 연결
     - 입력 : 게이트에 인가됨
     - 출력 : 드레인 단자에서 얻어짐
     - 공통 : 소스를 입출력 단자에 공통(교류 접지)으로 함


2. 회로 구성 例)

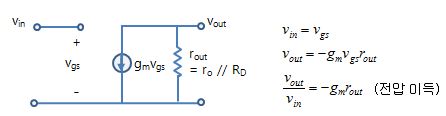

3. 공통 소스 증폭기 소신호 등가회로
