1. 광 케이블
ㅇ 광섬유를 보호 피복에 넣어 다양한 외부 환경에 견디도록 한 형태
2. 광섬유 보호,강화 방법
ㅇ 장력 강화
- 케이블 내부에 인장선(인장,절단,구부림에 대한 저항성 강화) 넣음
ㅇ 진동 완충 효과
- 쿠션이 있는 버퍼 구조(광심선을 완전히 둘러싸이게함)
- 또는 내부에 거품,젤리로 부드럽고 여유있게 움직일 수 있게하는 등
ㅇ 내습,내화학성 강화
- 피복을 입힘
ㅇ 절단,마모 저항력 강화
- 자켓(케블라 등)을 입힘
3. 광 케이블 구분 (광심선을 보호 처리하는 방식에 따라 분류)
ㅇ 구조별 분류

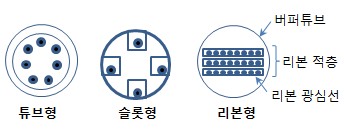

- 수용형태별
. 튜브형 (Tube Type)
. 슬롯형 (Slot type) 또는 V-Groove형 (파여진 홈이 V자 형)
. 리본형 (Ribon type)
- 내부 완충
. tight buffer형 (꽉조임,광섬유고정,단단함)
. loose-tube buffer형 (느슨함,광섬유이동가능)
- 수용심선별
. 단심케이블
. 다심케이블
ㅇ 용도별 분류
- 관로용, 직매용, 수저용, 가공용, 해저용
ㅇ 인장선별 분류
- 인장선 수에 따라 : 단일인장선, 이중인장선
- 인장선 위치에 따라
. 중심인장선(ISM,internal strength member,인장선이 케이블 중앙에 위치)
. 외부인장선(ESM,external strength member,인장선이 케이블 외곽에 위치)
ㅇ 기타
- OPGW(광복합 가공지선)
4. 다심 수용형 광케이블의 종류
ㅇ 루즈 튜브형 (Loose Tube Type)
- 여러 개의 광섬유 심선들이 수용된 튜브들을 중심인장선 중심으로 원형으로
배열하고, 물의 침투를 막기 위해 내부에 젤리(Jelly)를 넣은 케이블
- 튜브 내부 공간에서 서로간에 약간의 이동이 가능하여 느슨한(Loose) 완충효과
. 이와 반대되는 것으로 Tight buffer형 튜브가 있음
ㅇ 리본 튜브형 (Ribbon Tube Type) : 위와 유사함
ㅇ 리본 슬롯형 (Ribbon Slot Type)
- 적당한 개수(4~12개)의 광섬유를 리본형태로 접착후 홈(슬롯)속에 삽입한 구조
- 리본형은 여러 광섬유(4심,8심,12심)를 1번에 융착접속하기에 용이한 구조임
※ 리본 튜브형 및 리본 슬롯형이 주로 생산판매되고 있음
ㅇ 기타 : Tight Round형, Spacer형, Light Pack형, Mini-Bundle형 등
