10GBASE-T, 10GBASE-X, 10GBASE-CX4   802.3ae Layers   10GbE 계층구조, 10GbE 물리계층

1. 10GbE 물리계층(PHY) 구분 방식

  ㅇ 크게, 코딩 방식 및 전송 방식에 따라 4 계열로 구분  :  X, R, W, T
  ㅇ 광섬유의 경우, PMD 부계층에서 파장 길이에 따라 3개로 구분  :  S(850nm), L(1310nm), E(1550nm)


2. 10GbE 물리계층(PHY) 계열구분

  ㅇ 10GBASE-X 계열
     - 주로, LAN 백본용으로 사용
     - 선로부호화 방식 : 8B/10B
        . 10GBASE-LX4 (광섬유)
        . 10GBASE-CX4 (동선)
           .. 최대 15m 거리에서 10Gbps 제공 (전송가능거리 28m) (Twin-axial Copper Cable)

  ㅇ 10GBASE-W 계열
     - 주로, WAN 접속용으로 사용 (SONET OC-192 위에서 캡슐화되어 전송됨)
     - 선로부호화 방식 : 64B/66B
        . 10GBASE-SW, 10GBASE-LW, 10GBASE-EW

  ㅇ 10GBASE-R 계열
     - 광케이블
     - 선로부호화 방식 : 64B/66B
        . 10GBASE-SR, 10GBASE-LR, 10GBASE-ER, 10GBASE-LRM

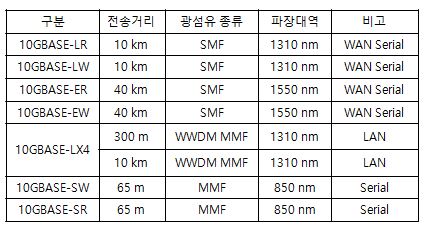

   * 광섬유 종류별 구분 내역


  ㅇ 10GBASE-T 계열
     - TP 케이블 (8가닥 4 페어 선)
     - 선로부호화 방식    : 64B/65B
     - 요구 케이블링 방식 : Category 6 및 6A  CAT-6


3. 10GbE 계층구조



  ㅇ MAC : Media Access Control
  ㅇ XGMII : 10G Media Independent Interface
  ㅇ PCS : XGMII에서 전달 받은 MAC 부계층의 코드 그룹을 엔코딩
  ㅇ WIS : WAN Interface Sublayer
  ㅇ PMA : 직렬화/병렬화 수행
  ㅇ PMD : 전기적인 신호 또는 광 신호로의 변환 역할 등
  ㅇ MDI : 전송매체와 PMA를 연결하는 물리적인 접속부
