Ring Modulator 링 변조기

(2011-09-22)

▷ Top ▷ 통신/네트워킹 ▷ 통신이론 ▷ 아날로그 통신 ▷ 아날로그 진폭 변조기/복조기

1. 링 변조기 (Ring Modulator)

  ㅇ DSB-SC 파의 생성에 적합한 곱셈 변조기의 일종
     - 반송파 억압(Carrier Suppression) 변조라고도 불리움

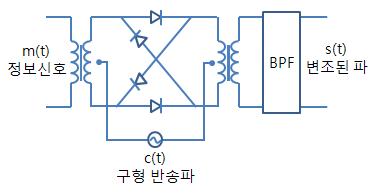

2. 링 변조기 구조

  ㅇ 4개의 다이오드가 동일한 방향으로 링 구조를 형성
     - 링 변조기는 마치 정류기(Commutator) 처럼 행동함
        . 다이오드 스위칭은 주파수 f_c의 구형파 반송파에 의해 제어됨
           .. 반송파 신호는 2개의 변압기 중간 단자에 인가됨



  ㅇ 개념적으로 정보신호와 구형 반송파를 곱해 DSB-SC 신호를 발생시킴

  ㅇ 이중 평형 변조기(Double Balanced Modulator)라고도 함
     - 정보신호 m(t) 및 반송파신호 c(t) 모두에 대해 평형을 이루고 있기 때문
