회로망 파라미터

1. 2 포트 회로망 단자 동작을 나타내는 회로망 파라미터

  ※ 회로망 동작을 단지 입출력 단자 특성을 나타내는 몇 개의 정수(파라미터)로 표현하는 방법
     - 내부 구조/구성과는 관계없이 블랙박스 처럼 취급하고, 외부 입출력 단자에 만 관심 둠


2. 대역별 구분 사용

  ㅇ 저주파대역에서는,
     - 2개의 포트에서, 전압,전류 단자 특성에 따라 주로 4개 파라미터로 구분 사용

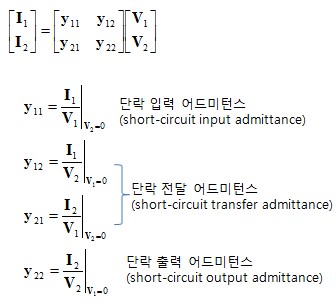

     - 어드미턴스 파라미터 (Y Parameter)

        . 입력/출력 전류를 입력/출력 전압과 연관시킴

     - 임피던스 파라미터 (Z Parameter)

        . 입력/출력 전압을 입력/출력 전류와 연관시킴

     - 하이브리드 파라미터 (H Parameter)

        . (h 파라미터) 입력 전압 V1,출력 전류 I2를 출력 전압 V2,입력 전류 I1와 연관시킴
        . (g 파라미터) 입력 전류 I1,출력 전압 V2를 입력 전압 V1,출력 전류 I2와 연관시킴

     - 전송 파라미터 (ABCD Parameter)

        . 직렬 연결시, 단순히 행렬 곱을 적용할 수 있도록, 파라미터를 구성 배열시킴

  ㅇ 초고주파대역에서는,
     - 2개의 포트에서, 전압(파),전류(파)의 파동 특성에 따라,
     - 주로, 산란 파라미터, ABCD 파라미터를 사용
